Ref. ACT

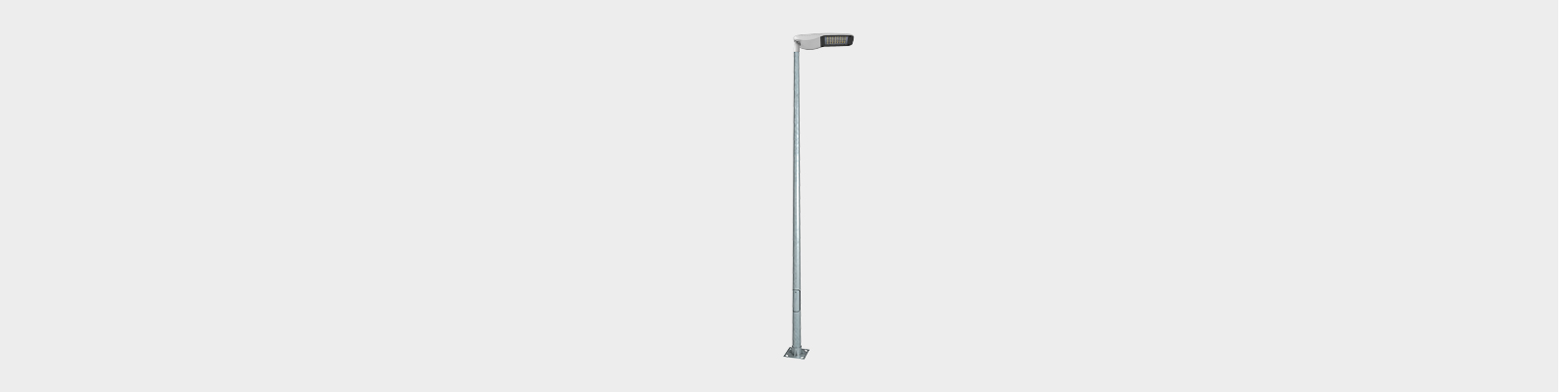

Columna Troncocónica
Descripció
La columna Troncocónica està fabricada en una sola peça. És de secció decreixent fins als 60 mm de dià metre en la seva part superior per a l'ancoratge de les lluminà ries. La unió a la placa base es realitza mitjançant un cèrcol de reforç i 4 cartel·les.
Material
Fabricada en una sola peça d'acer laminat S-235-JR i galvanitzat per immersió en calent.
Acabats
Galvanització per immersió en calent.
Lloc d'instal·lació
Columna especialment pensada per ser instal·lada en carreteres, carrers i grans eixos urbans, tals com avingudes i passejos.
Fixació
Alçada de 4 a 6 m:
Mitjançant 4 perns d'expansió de M18x500 mm a 200x200 mm entre centres.
Alçada de 7 i 8 m:
Mitjançant 4 perns d'expansió de M18x500 mm a 300x300 mm entre centres.
Alçada de 9 a 12 m:
Mitjançant 4 perns d'expansió de M22x800 mm a 300x300 mm entre centres.
Porta de registre
Per allotjar la caixa de connexions portafusibles.
La columna Troncocónica està fabricada en una sola peça. És de secció decreixent fins als 60 mm de dià metre en la seva part superior per a l'ancoratge de les lluminà ries. La unió a la placa base es realitza mitjançant un cèrcol de reforç i 4 cartel·les.
Material
Fabricada en una sola peça d'acer laminat S-235-JR i galvanitzat per immersió en calent.
Acabats
Galvanització per immersió en calent.
Lloc d'instal·lació
Columna especialment pensada per ser instal·lada en carreteres, carrers i grans eixos urbans, tals com avingudes i passejos.
Fixació
Alçada de 4 a 6 m:
Mitjançant 4 perns d'expansió de M18x500 mm a 200x200 mm entre centres.
Alçada de 7 i 8 m:
Mitjançant 4 perns d'expansió de M18x500 mm a 300x300 mm entre centres.
Alçada de 9 a 12 m:
Mitjançant 4 perns d'expansió de M22x800 mm a 300x300 mm entre centres.
Porta de registre
Per allotjar la caixa de connexions portafusibles.
DADES TÈCNIQUES
Dimensions
