Ref. ACT

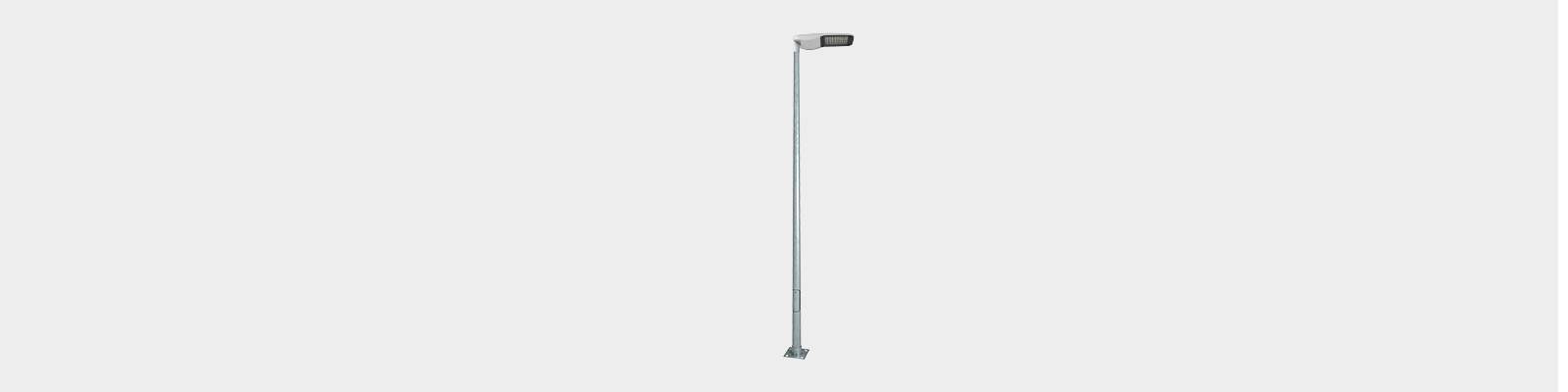

Columna Troncocónica
Descripción
La columna Troncocónica está fabricada de una sola pieza. Es de sección decreciente hasta los 60 mm de diámetro en su parte superior para el anclaje de las luminarias. La unión a la placa base se realiza mediante un aro de refuerzo y 4 cartelas.
Material
Fabricada en una sola pieza de acero laminado S-235-JR y galvanizado por inmersión en caliente.
Acabados
Galvanizado por inmersión en caliente.
Lugar de instalación
Columna especialmente pensada para ser instalada en carreteras, calles y grandes ejes urbanos tales como avenidas y paseos.
Fijación
Altura de 4 a 6 m:
Mediante 4 pernos de expansión de M18x500 mm a 200x200 mm entre centros.
Altura de 7 y 8 m:
Mediante 4 pernos de expansión de M18x500 a 300x300 mm entre centros.
Altura de 9 a 12 m:
Mediante 4 pernos de expansión de M22x800 a 300x300 mm entre centros.
Puerta de registro
Para alojar caja de conexiones portafusibles.
La columna Troncocónica está fabricada de una sola pieza. Es de sección decreciente hasta los 60 mm de diámetro en su parte superior para el anclaje de las luminarias. La unión a la placa base se realiza mediante un aro de refuerzo y 4 cartelas.
Material
Fabricada en una sola pieza de acero laminado S-235-JR y galvanizado por inmersión en caliente.
Acabados
Galvanizado por inmersión en caliente.
Lugar de instalación
Columna especialmente pensada para ser instalada en carreteras, calles y grandes ejes urbanos tales como avenidas y paseos.
Fijación
Altura de 4 a 6 m:
Mediante 4 pernos de expansión de M18x500 mm a 200x200 mm entre centros.
Altura de 7 y 8 m:
Mediante 4 pernos de expansión de M18x500 a 300x300 mm entre centros.
Altura de 9 a 12 m:
Mediante 4 pernos de expansión de M22x800 a 300x300 mm entre centros.
Puerta de registro
Para alojar caja de conexiones portafusibles.

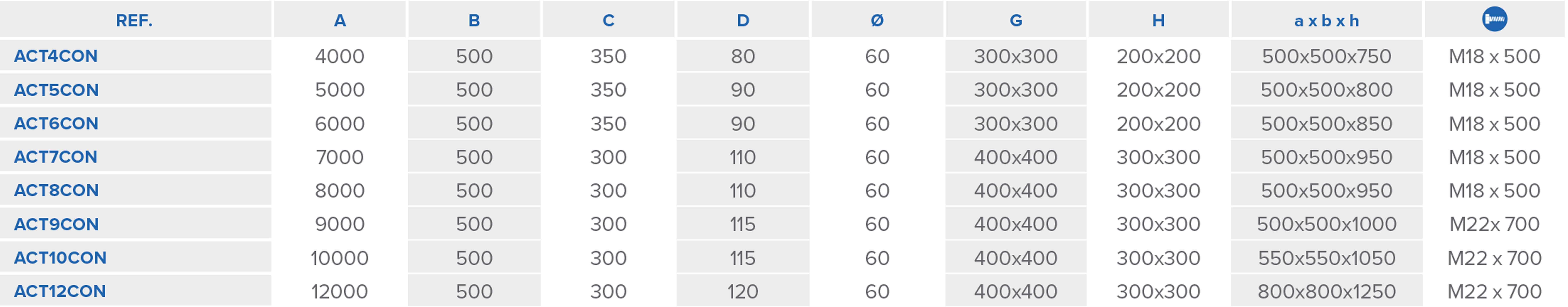

DATOS TÉCNICOS

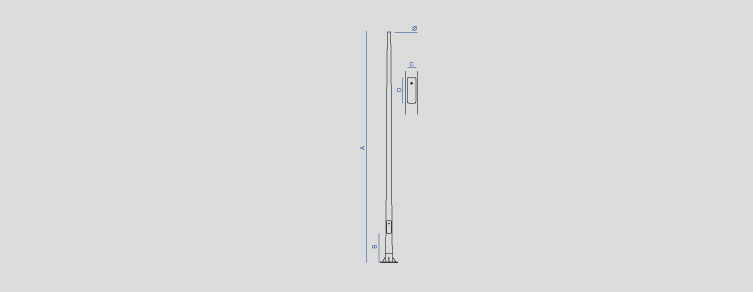

Dimensiones
